山西石化企业输焦油管道伴热带保温系统设计方案

山西石化企业输焦油管道因为低温的影响，在冬季容易粘结，导致输送困难，所以选择伴热带保温措施。

输焦油管介质温度温度需要维持在90℃左右，并且没有蒸汽吹扫，综合选择恒功率伴热带。

具体恒功率伴热带的选择，要根据现场的具体参数进行计算。

恒功率伴热带功率恒定，电流通过导线不断的放出能量，是一种发热均匀的电伴热带。在产品生产商，采用一种耐高温塑料为外护套、镍铬丝作为发热材料产品，制造精良，使用寿命长。

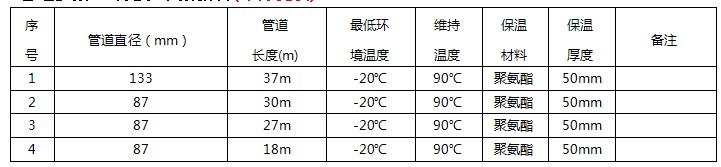

管道参数：详见以下数据表：



根据给出的参数计算出管道实际散热量QT，

QT=1.5×2π×λ×（Tv-Td）/[Ln（Do+2×δ）/Do]

QT——单位长度的热损失（W/m）；

Tv——设备的维持温度（℃）；

Td——最低环境温度（℃）；

λ——保温材料的导热系数W/（m·℃）；

Do——保温层外径（mm）；

δ——保温层厚度（mm）；

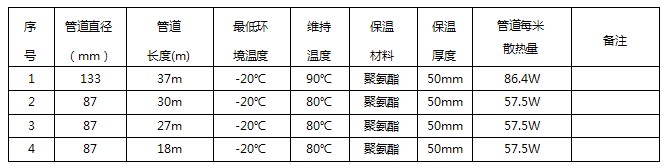

计算出管道每米的散热量见表如下：



经计算：DN133平铺三道HWL2(Q)-J2-30恒功率伴热带，DN87都是平铺两道伴热带。管道敷设数量应考虑阀门和其它的20%的富裕量。

并联恒功率伴热带是最大特点是发热稳定，功率不受环境的变化而变化。适用于石油、化工、电力、码头、消防等行业的输送管线及贮罐伴热应用。电伴热带施工方法

1、并联伴热带用强力压敏胶带每隔30~50cm处，将电伴热带固定于管道上。

2、并联恒功率伴热带尾端应可靠密封, 严禁短接。

3、恒功率伴热带在线路的首尾端接电源。

4、按照设计方案，电伴热带的敷设方式为平行敷设。安装完成后，用铝箔胶带沿电伴热带方向紧贴在管道或罐体上。

6、所有散热体应按设计要求预留所需伴热带长度，并应注意下列几点：

※散热体应有设计所需电伴热带的长度。

※电伴热带严禁互相重叠或交叉使用。

※敷设方法应尽可能使散热体在必要时，随时可拆除进行维修或更换，而不损坏伴热带或影响其它线路。
